复合式盐干湿腐蚀试验箱的工作原理

一、设备名称型号：

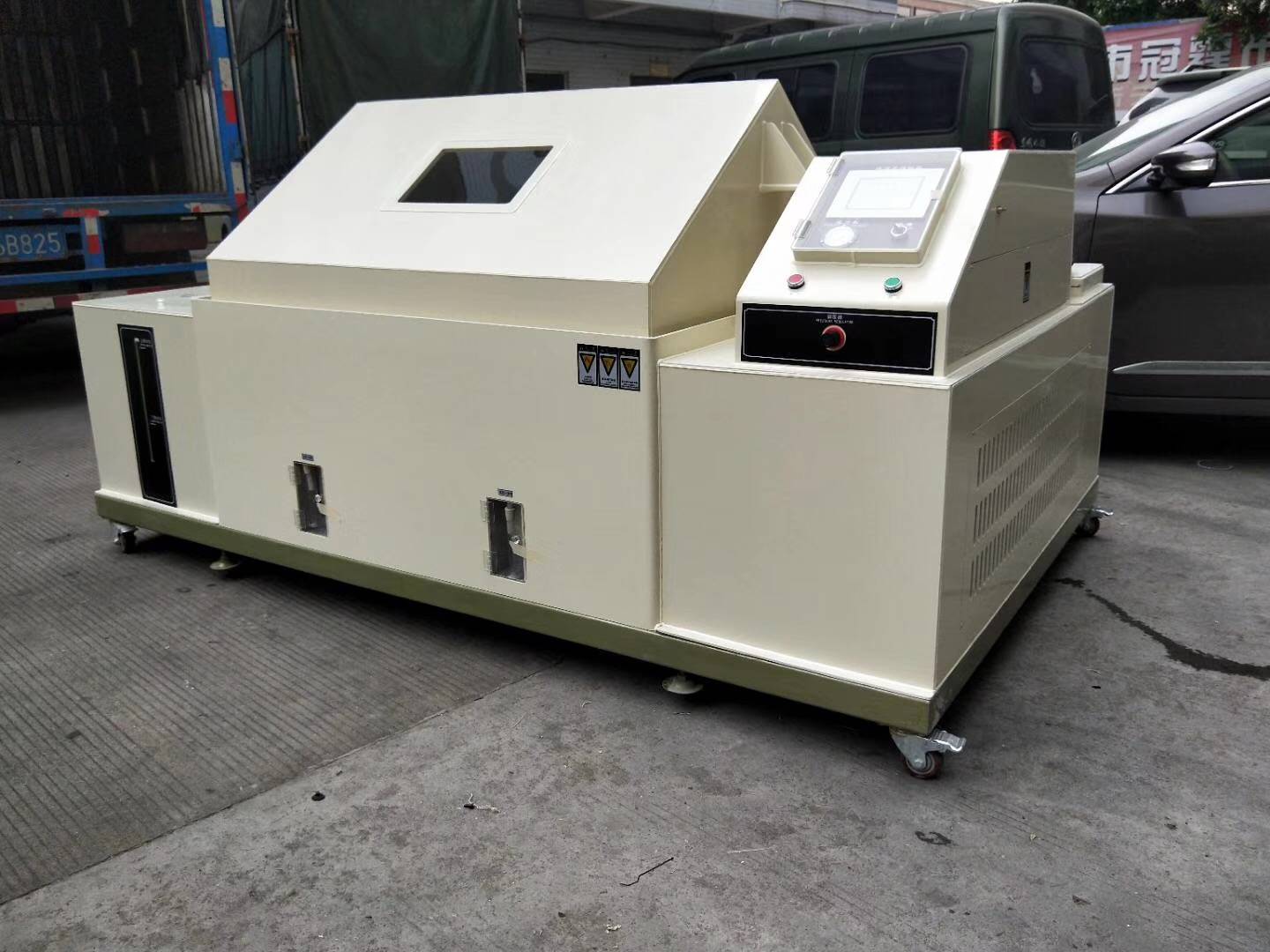

名称：复合式盐雾腐蚀试验箱（温度湿度盐雾复合式试验机）

型号：HE-CYW-90T

二、设备特点及用途：

2.1. 试验箱结构设计先进合理，配套产品和功能元器件具有*水平，能够适应长期稳定、安全、可靠的试验需求。且使用、操作、维修方便，使用寿命长，造型美观，有良好的用户界面，使用户的操作和监测都更加简单和直观。

2.2. 设备主要部件选用国际国内品牌厂家的优质产品，确保整机质量性能。

温度湿度盐雾复合式试验机

2.3. 可程式循环腐蚀试验箱突破了传统盐雾箱的概念，具有通常盐雾腐蚀的功能外，还结合有交变（循环）盐雾试验的功能，提供了腐蚀和丝状腐蚀等试验环境，具备了盐雾，湿热，干燥等试验环境。与传统盐雾箱相比，盐雾、干燥、湿热，等循环腐蚀对产品的作用更切合实际，因为产品都是在干湿环境中运输、保存、使用，所以，加速腐蚀试验机应更能切合实际地模拟这种环境，并且国外研究亦表明：循环腐蚀相对于腐蚀速率、结构、形态都非常接近于户外腐蚀，与户外腐蚀有着好的相关性，并列入常用试验范畴，越来越多的汽车行业的试验都要求进行多步聚的将盐雾（NSS、AASS、CASS）、干燥、湿热，结合起来循环。

三、执行标准：

可按 GB/T10125－1997、NES-M0158;ASTM B117-2002、BS7479：1991 进行中性盐雾试验（NSS）、醋酸盐雾试验（ASS）、铜加速醋酸盐雾试验（CASS）

GB/T10587-2006 盐雾试验箱技术条件

GB/T10125－97 人造气氛腐蚀试验 盐雾试验

GB 2423.17-93《电工电子产品基本环境试验规程 试验Ka：盐雾试验方法》

GB 6460-86 金属覆盖层 铜加速醋酸盐雾试验（CASS）

GB 6459-86 金属覆盖层 醋酸盐雾试验（ASS）

ASTM-B-368-97cass 铜加速盐雾试验方法

四、主要技术规格及参数：

4.1. 内部尺寸：900×600×500mm（W×H×D）

4.2. 外箱尺寸：2400×1250×1400 mm（W×H×D）

4.3. 中性盐水喷雾试验NSS，ACSS（试验室：35℃±1℃，饱和空气桶：47℃±1℃）

4.4. 酸性（耐腐蚀）试验CASS（试验室：50℃±1℃，饱和空气桶：63℃±1℃）

4.5. 烘干试验（实验室温度：60℃±2℃，湿度：30%±3%RH）

4.6. 恒温恒湿试验（实验室温度：50℃±2℃ ，低温25度以下没有湿度）

4.7. 湿度：30%-98%，±3%RH

A、湿热试验：GB2423.3－93《电工电子产品基本环境试验规程》 试验Ca：恒定湿热试验方法。（在这里只是满足温湿度的试验）

a、试验温度：50℃±2℃

b、试验湿度：85%~98%±3%RH

c、采用蒸汽导入方式，通过将水加热产生水蒸汽，再经过鼓风机和气动阀门转换导入试验室内。起主要控制作用的韩国 可程式控制系统采用微电脑处理器，当湿度未达到需要的数值时，就进行微动控制；当湿度超过数值时，将干燥热空气导入，将湿气冲淡并将多余的湿气排出到试验室外。加湿系统采用电子并位方式微动加湿系统(SSR驱动)

B、 静态常温实验：冷却时间：≤15分钟

采用外部空气导入方式冷却，使试验室温度与室外温度保持一致，在标准大气压做静态常温实验，由常规喷雾试验转到静态放置实验，主要是通过两种方式降温：

第一：因为第一步是常规喷雾试验，所以试验室温度为：35度，降到室温也就是常温用的是鼓风机吹过冷风而达到降到室温的效果。

第二：如果静态实验放置在你的一个温度点，比如：23度，在夏天的时候很难达到，则需要加一个制冷系统达到降温的目的。

而所有试验步骤都是通过可程式控制系统之前已经编程设制好了。而达到衔接。

五、结构特点：

1、两层样品放置设计内箱：为提高试验箱的使用性能，专门设计了两层样品放置，上面一层可以进行一些小的挂件测试及标准样板测试，下面一层可以进行比较大型的三维立体件的测试，大大提高了试验箱的可用面积。

2、采用高精度进口温湿度专用智能控制器，实现对温度、湿度、干燥的有效控制。

3、两极进气减压，确保喷雾气压稳定。

4、喷雾塔顶锥形分散器，具有盐雾导向和调节盐雾均匀性及其沉降量。

5、完善的保护功能（缺水、超湿、过载等）并装置有声讯、报警、停机功能。

6、对喷雾用压缩空气进行饱和处理，确保试验环境条件稳定，有效了防止喷嘴阻塞。

7、装备有设备运行时间控制器，在运行时间累结完后自动关机。

六、机体材质：

1. 试验槽：耐高温德国劳伦斯定制塑料板制品8mm。

2. 试验槽上盖：耐高温德国劳伦斯定制塑料板制品10mm。

3. 机台外壳：德国劳伦斯进口板制品8mm，中间夹层采用不锈钢骨架来加固试验机整体牢固与承载能力，中间以发泡作为保温。

4. 饱和桶：进口8mm PVC耐冲击板,罐形结构，耐高温、耐腐蚀，不生锈，并附水位指示装置。

5. 加热系统：使用专门定制的耐腐蚀之钛金属电加热系统。

6. 送风机：使用中国台湾东历马达多翼型强力送风机。

7. 水泵：使用日本荏原或中国台湾系列耐腐蚀水泵

8. 电磁阀：中国台湾JPA系列

9. SSR供应商：中国台湾阳明

10. 实验室货架可以自由调节试验角度15°及30°角在30度放置试片至少可以放置50片以上。

11. 法国泰康全封闭大功率压缩机1套。

12. 采用铜管及铅泊蒸发器和散热器。

13. 观察窗：有机玻璃视窗 便于试验过程中观察箱体内部状况。

七、控制系统：

1. 操作界面是一个图形化的触摸屏，高分辨率显示，菜单式命令结构。用户能够自主的根据自己的需要或是标准的要求进行程序化设置，使试验箱能够自动的程序化的完成一些需要的环境条件以及一些循环系列的标准要求，大程度的体现了人性化，自动化。

2. 在操作界面上，客户可以自主编程，修改设定参数。并能实时监测试验步骤，试验时间，试验温度，试验湿度，循环次数，饱和桶温度等相关的试验数据都在操作界面以数字的形式直接显示。

3. 具定点及可程序执行功能,预约激活,冷热开机斜率设定运转参数可提供选择。

4. 中文屏幕显示。

5. 各项安全警报控制系统：低水位、超温、超载等，附加警示灯。

6. 温湿度传感器及其显示：包括两个温度传感器（其中一个为热保护传感器，一个是测量显示传感器）以及一个湿度传感器，湿度以RH%的形式在显示界面直接显示，温度以数字形式也是直接在显示界面显示。方便用户检测以及对实时条件的设置更改。

7. 温度与湿度图表显示：箱体内的实际温湿度用图形化表示，同时与用户设定值进行比较，可以有利于找出试验误差。箱体内设计有探测器对工作状况连续监测并可在控制面板上对过去72小时的记录进行浏览。

8. 多重安全保护系统；水位过低过热报警，箱体温度热保护等，可以保证试验箱免受破坏。

八、加热系统：

1. 采用钛合金高速加温电加热系统。

2. *独立系统、不影响冷冻及控制线路。

九、加湿及除湿系统：

1、加湿、除湿系统要求*独立。

2、水位控制采用机械浮球控制、杜绝电子式误动作

3、供水系统采用自动补水系统、适合机器长时间连续运转。
